특허명세서 작성실무 주제

국내 등록특허 제10-1547884호의 청구항 제 1항에서 구성요서를 계층적 구조로 나열하고 각 구성요소에 대한 한정사항들을 나열하고, 1) ~ 4)중 각 한정사항들이 무엇에 해당하는지 설명하시오.

1) 구성요소 자체의 성질

2) 구성요소 자체의 기능

3) 구성요소들 간의 구조적 관계

4) 구성요소들 간의 기능적 관계



---

1. 청구항 제1항의 구성요소

청구항 제1항의 구성요소를 다음과 같이 나열할 수 있다.



밸브 장치(22), 하우징(30), 하우징 인서트(60) 유동 채널(38), 지지 부재(56), 밸브 스프링(54), 밸브 바디(36), 안내 부재(58), 밀봉 영역(42), 밀봉 섹션 (34), 붕괴 챔버(44), 밀봉 시트(32), 경계 벽(48), 충돌 벽(46), 이동 축(50), 내연기관 연료 시스템(10), 고압 펌프(24), 송출 챔버(23)





---



2. 구성요소들 계층식 구조로 나열

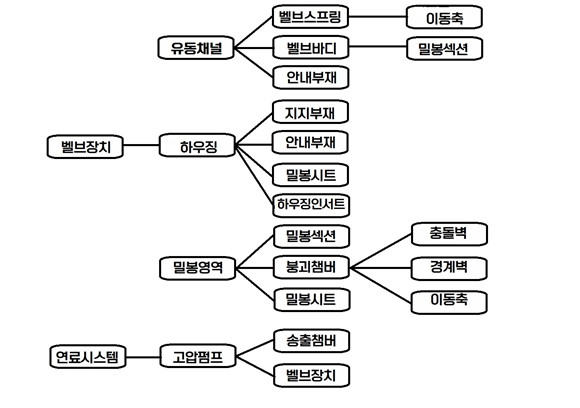

아래 그림 1은 구성요소를 계층적 구조로 나열한 것이다.



구성요소의 계층적 구조









---





3. 구성요소에 대한 한정사항



각 구성요소에 대한 한정사항은 다음과 같다.

■ 고압펌프(24)

- 송출 챔버(23)로부터 연료의 배출을 위한 배출밸브를 포함하는

■ 배출밸브
- 밸브 장치(22)를 포함하거나 또는 밸브 장치(22)로서 형성되는

■ 밸브장치(22)

- 체크밸브이다

- 하우징(30), 유동 채널(38), 및 상기 유동 채널(38) 내에 배치된 밸브 바디(36)를 포함하고

■ 밸브스프링

- 하우징(30)과 연결되거나

- 상기 하우징과 일체형으로 형성된 지지 부재(56)에 지지

■ 안내부재

- 밸브스프링 및 이동축을 따라 밸브바디를 안내하는

- 하우징과 연결되거나 하우징과 일체로 형성하는

■ 밀봉영역

- 밀봉섹션 및 밀봉시트는 함께 밀봉영역을 형성

- 밸브장치 폐쇄 시 유동채널 내의 밀봉영역의 상류에 붕괴챔버가 있고

■ 붕괴챔버

- 밀봉 영역(42) 또는 직각으로 연장된 충돌 벽(46) 및각진 충돌벽에 한정

- 수직인 경계 벽(48)에 의해 한정하는

■ 충돌벽

- 경계벽(48)에 대해 각지게 배치된

- 수직인 경계 벽(48)에 한정되는

■ 밸브바디

- 밸브장치(22) 폐쇄시 하우징 측 밀봉시트(32)에 접촉하는 밀봉섹션(34)을 포함

- 플레이트형으로, 실린더형으로, 구형으로 또는 원추형으로 형성하는

■ 경계벽

- 이동 축에 대해 수직으로 연장

- 충돌벽보더 더 긴 것을 특징으로 하는





---



4. 구성요소 한정사항 종류


구성요소의 한정사항을 종류별로 나눈다면 첫째로, 자체의 성질 둘째로, 자체의 기능 셋째로, 구성요소들 간의 구조적 관계 넷째로, 구성요소들 간의 기능적 관계로 나눌 수 있다.



1) 구성요소 자체의 성질

■ 구성요소의 형태	■ 구성요소의 배열
- 밸브바디 : 플레이트형으로, 실린더형으로, 구형으로 또는 원추형으로 형성하는 - 충돌벽 : 경계벽(48)에 대해 각지게 배치된	- 안내부재 : 밸브스프링 및 이동축을 따라 밸브바디를 안내 -밀봉영역 : 밸브장치 폐쇄시 유동채널 내의 밀봉영역의 상류에 붕괴챔버가 있고
■ 구성요소의 방향	구성요소의 성질
- 밀봉섹션 : 컵의 외부면에 컵 바닥에 형성되고	- 경계벽: 충돌벽보더 더 긴 것을 특징으로 하는
■ 구성요소의 재질



2) 구성요소 자체의 기능

구성요소 자체의 기능은 자체가 가진 고유의 기능을 한 한정한 것으로 구성요소의 동작 또는작용을 말한다. 효과와의 차이점을 구분하여 효과가 한정사항이 되지 않도록 주의하여야 한다.

- 밸브스프링 : - 상기 하우징과 일체형으로 형성된 지지 부재(56)에 지지

- 안내부재 : 밸브스프링 및 이동축을 따라 밸브바디를 안내



3) 구성요소들 간의 구조적 관계

■구성요소들 간의 배치관계	■구성요소들 간의 결합관계
- 밀봉영역 : 밸브 장치 폐쇄시 유동채널 내의 밀봉영역의 상류에 붕괴 챔버가 있고 - 밸브바디 : 밸브장치(22) 폐쇄시 하우징 측 밀봉시트(32)에 접촉하는 밀봉섹션(34)을 포함 - 충돌벽 : 이동 축에 대해 수직으로 연장	- 고압펌프 : 송출 챔버(23)로부터 연료의 배출을 위한 배출밸브를 포함하는 - 배출밸브 : 밸브 장치(22)를 포함하거나 또는 밸브 장치(22)로서 형성되는 - 밸브장치 : 하우징(30), 유동 채널(38), 및 상기 유동 채널(38) 내에 배치된 밸브 바디(36)를 포함하고 - 밀봉섹션 및 밀봉시트는 함께 밀봉영역을 형성
■구성요소들 간의 물리적 성질 관계
- 경계벽 : 충돌벽보더 더 긴 것을 특징으로 하는



4) 구성요소들 간의 기능적 관계

구성요소들 간의 기능적 관계는 A 요소가 다른 B 요소에 행하는 동작 또는 작용으로 이때도 효과와의 차이점을 구분해야 한다. 기능은 구성요소의 동작 또는 작용 그 자체를 말하고, 효과는 이에 따른 결과이다. 효과과 한정사항이 되는 오류를 범하지 않도록 주의하여야 한다..



- 경계벽 : 이동 축에 대해 수직으로 연장

- 안내부재 : 밸브스프링 및 이동축을 따라 밸브바디를 안내하는
